CÂN BĂNG TẢI KIỂM TRA

Mã sản phẩm: BTCPVC-01
Nhà sản xuất: Sản Xuất Tại Công Ty Cân Điện Tử Tài Phát
HÃY GỌI CHÚNG TÔI: 094.828.7810 – 028.627.40224

Thông tin kỹ thuật:

  • Điện áp: 220 VAC
  • Định lượng theo 3 cấp
  • Vật liêu: Inox 304.
  • Số băng tải: từ 4 đến 5
  • Loại thùng cân: 10kg đến 20 kg.









  • Hàng có sẵn, Khách đặt hàng khu vực TPHCM và vùng lân cận sẽ được giao hàng miễn phí
  • Đặt hàng liên hệ :  0948.287.810


A.CẤU TẠO

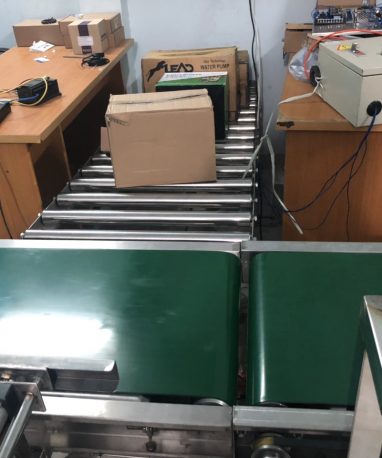

– Đầu dẫn sản phẩm con lăn (có thể tháo rời): tạo dãn cách giữa các thùng (sản phẩm)

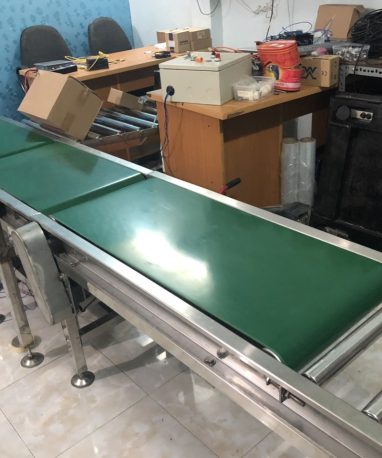

– Băng tải PVC xanh dẫn vào.

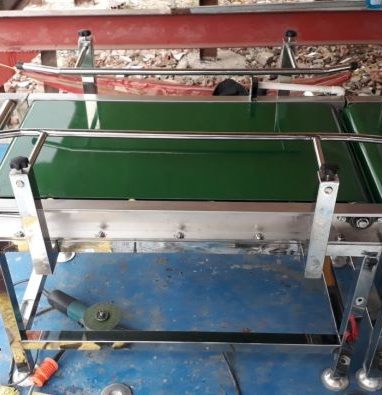

Băng tải cân PVC.

  • Cân định lượng theo 3 cấp khối lượng.
  • Sử dụng cảm biến lực (Loadcell) với độ chính xác cao, hạn chế sai số định lượng sản phẩm tới mức thấp nhất.

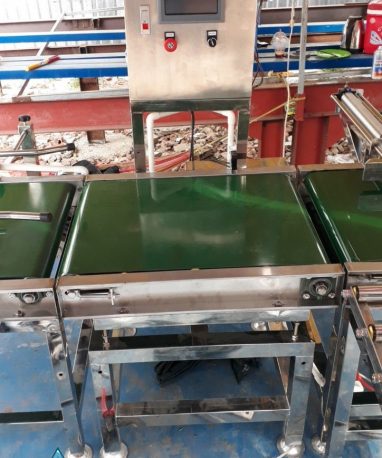

  • Màn hình hiển thị khối lượng cảm ứng hỗ trợ điều chỉnh thông số cân trên nhiều loại sản phẩm với giao diện dễ sử dụng và thao tác đơn giản đối với người vận hành
  • Chuyên cân sản phẩm chứa trong thùng carton với kích thước thùng từ 25,30, 45, 70, ……
  • Tất cả số liệu về sản phẫm đạt hay lỗi đều được lưu trữ và có thể xuất sang file excel

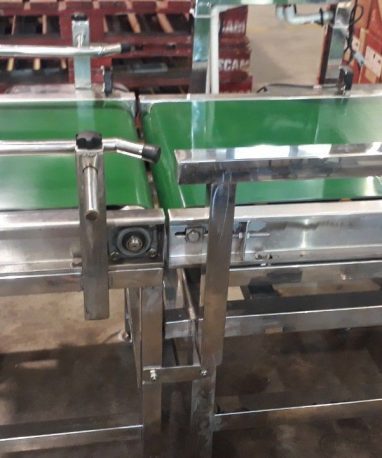

– Băng tải phân loại PVC/con lăn: Sử dụng xi-lanh khí nén chuyên dụng giúp loại bỏ các sản phẩm không đạt tiêu chuẩn nhanh, gọn mà không gây hư hại cho sản phẩm.
Băng tải con lăn tĩnh ( nghiêng góc 7° đến 10 °) chứa sản phẩm lỗi.

– Hệ thống được thiết kế đơn giản nhưng vẫn đạt được độ chắc chắn và chính xác cần thiết. Thuận tiện trong việc di dời, tháo lắp cũng như thay thế phụ kiện.

 Bản vẽ tổng thể hệ thống cân phân loại

B.THÔNG SỐ KỸ THUẬT

Điện áp 220 VAC
Trọng lượng 20kg, 30kg, 40kg, …
Sai số +/- 10g
Năng suất 360 thùng/giờ
Vật liệu INOX 304
Loadcell Metler Toledo (USA), Mavin(TaiWan), VMC(USA)…..
Bộ hiển thị PLC Omron, Mitsubishi, Siemens, LS, Delta.
Thiết bị khí nén, động cơ Airtac(Taiwan)

C. NGUYÊN LÝ HOẠT ĐỘNG CHUNG

Cài đặt thông số các ngưỡng giá trị cân, thời gian cân,kích thước thùng, thời gian kích xi-linh loại sản phẩm( thời gian dựa vào chạy mẫu từng loại thùng để cài đặt, để tránh quá trình phân loại gây hư hỏng), đặt tên cho từng loại sản phẩm khác nhau để tiện cho việc gọi tên khi cần dùng lại .Sau đó lưu lại.
Mở màn hình chính gọi tên sản phẩm/ thùng chuẩn bị cân
Cho chạy hệ thống, băng tải PVC dẫn thùng vào, được tạo dãn cách qua băng tải ghép con lăn để tránh kẹt thùng

Băng tải cân nhận thùng từ băng tải vào dừng lại bắt đầu cân
– Sản phẩm đạt báo đèn xanh
– Sản phẩm thấp hơn ngưỡng cài đặt báo đèn vàng
– Sản phẩm cao hơn ngưỡng cài đặt báo đèn đỏ
(số lượng sản phẩm đạt, thấp hoặc vượt được đếm , lưu trữ và hiển thị trên màn hình và có thể xuất sang file excel)
Sau khi cân, băng tải chạy dẫn thùng vào băng tải phân loại
– Sản phẩm đạt cho thùng chạy qua
– Sản phẩm thấp hay cao được xi-lanh phân loại đẩy ra
Sản phẩm lỗi được đẩy ra băng tải con lăn tĩnh
